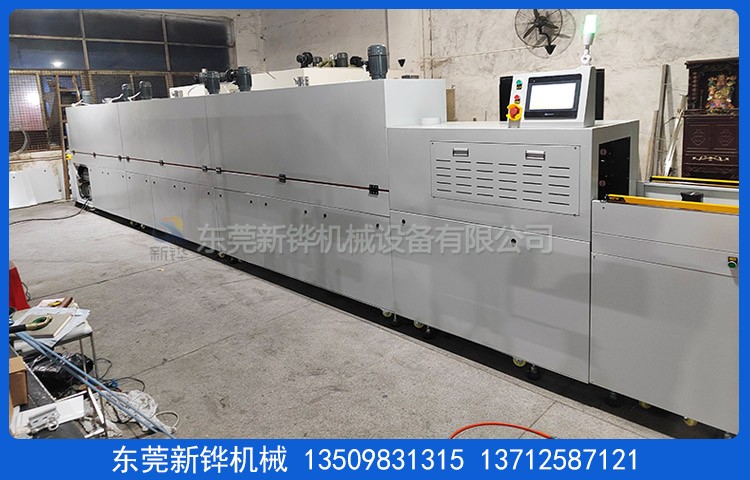

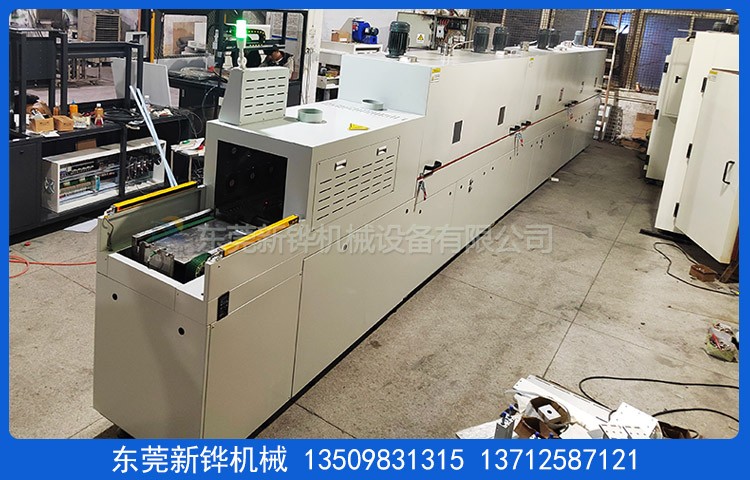

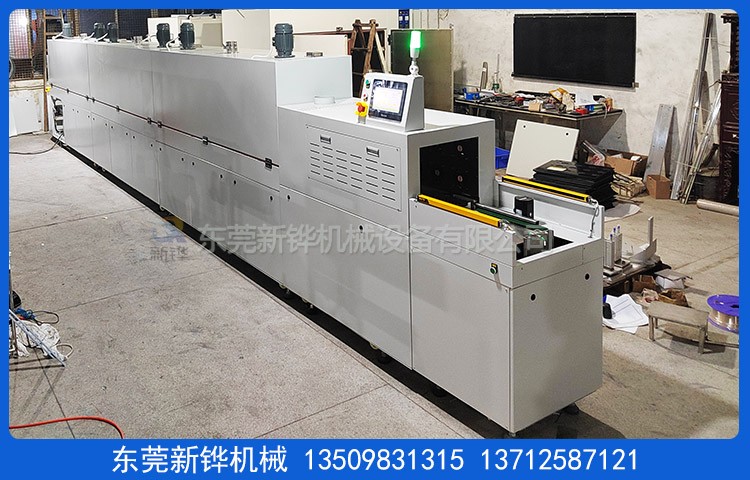

設備名稱:烘烤冷卻隧道爐

設備型號:XHSO-9.5-04-2T-6R

設備電源:AC380V  3φ  50HZ   38KVA

烤爐尺寸:L7250 × W470 × 高400mm

外形尺寸:L9500 × W670 × 高1650mm

尺寸分布:進料段300mm（含風簾）；烘烤段7250mm；過渡段（排風口100+

風簾200mm；冷卻段1000mm；升降平臺:650mm

機臺結構:上爐蓋電動缸掀開檢修電機/電熱管組件，配手動撐桿保護。

內箱材質:T1.2mm厚SUS304#不銹鋼板氬弧全密封滿焊加工制作。

外箱材質:T1.5mm厚SS41#冷軋鋼板折彎加工制作。

機架材質:T2.0*40*40mm 鐵方通焊接成型，外罩T1.2mm SS41#冷軋板。

腳輪腳杯:烘烤冷卻隧道爐底部安裝3寸活動腳輪，M20地腳螺絲高度可調節。

機臺顏色:經防銹處理后靜電高溫粉體涂裝（色號92105）。

保溫材料:優質白色硅酸鋁棉，保溫厚度100mm。

門密封條:?20mm耐高硅膠密封條密封處理，美觀無污染。

防護標簽:設備高溫部分加貼高溫警示標識。

外表溫度:外罩表面溫度室溫+15度（≤45度），接縫處和進出爐口除外。

溫控方式:溫度模塊配合固態調整器控制，多組控制溫度，輸入模式為精密 K型熱電偶。溫控系統具備自動整定和PID參數的自動校正功能。

溫度范圍:常用80℃，室溫-MAX120℃可調節。

溫度均勻度:恒溫30分鐘內滿載80℃±5℃。

測溫布點:單節加熱爐體前、中、后3個測溫探頭，測溫高度390mm。

操作系統:觸摸屏:威綸通觸摸屏，設備為人機操作界面:產品進出載具數量、輸送速度、風機、加熱、溫度、溫度曲線、易損件時間提示等參數本地/遠程可以設定，操作面板電箱冷卻罩上方（操作屏中心距離地面高度1550MM)。

可編程控制器:匯川可編程控制器，機架下方內置電料配電箱。

運風方式:馬達經過風道分散后從上到下送風吹向產品，循環運風設計。

運風電機:長軸型烤箱專用馬達多組配多翼式鍍鋅風輪。

加熱系統:主加熱器:SUS201無縫電熱管+熱風循環控制加熱。

加熱功率:升溫功率34KW，恒溫功率17KW。

升溫速率:約8.5℃/min,空爐常溫～80℃約需時間10分鐘。

輸送系統:烘烤倍速鏈:寬322mm2.5倍耐高溫特弗龍倍速鏈，輸送高度:910mm.

回流倍速鏈:寬322mm2.5倍尼龍倍速鏈，輸送高度:550mm.。

輸送速度:上料節拍435mm/90S（烘烤時間20分鐘)；1-10mm/S調速；

輸送動力:萬鑫減速電機+易能變頻器調速+編碼器監測鏈速+阻檔氣缸。

冷卻方式 出料段上方安裝多排冷卻橫流風扇。

升降平臺:升降機構:450W信捷帶剎車伺服+絲桿模組+直徑導軌+光柵防護。

接駁輸送:2.5倍尼龍倍速鏈配鋁型材+調速電機+光電檢測定位。

安全保護:電熱管檢測電流故障報警；超溫停止加熱并警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器保護、電源逆向防止器保護；觸摸屏開機畫面按客戶要求，內頁參數易損件壽命提示功能和設定；三色信號指示燈（紅色故障指示，黃色待機指示，綠色運行指示）；所有地線拉到地線銅排處統一接線，直接接地。

防護標簽:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/50Hz三相五線制。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》

售后服務:設備自送貨之日起質保期為壹年，質保期內發生非人為質量問題免費維修；易損件電熱管、密封條質保期為6個月；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。

驗收標淮:設備調試完成30天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金確認圖紙之日起45個工作日新鏵廠內驗收，安裝調試時間為貨到工廠之日 2天內完成。
