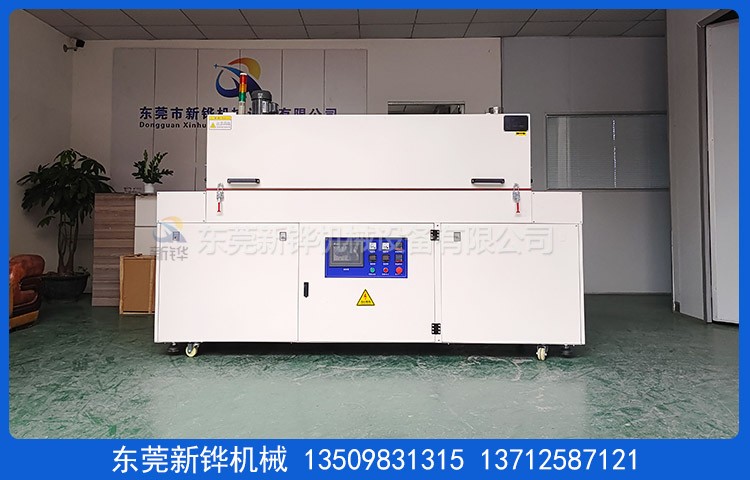

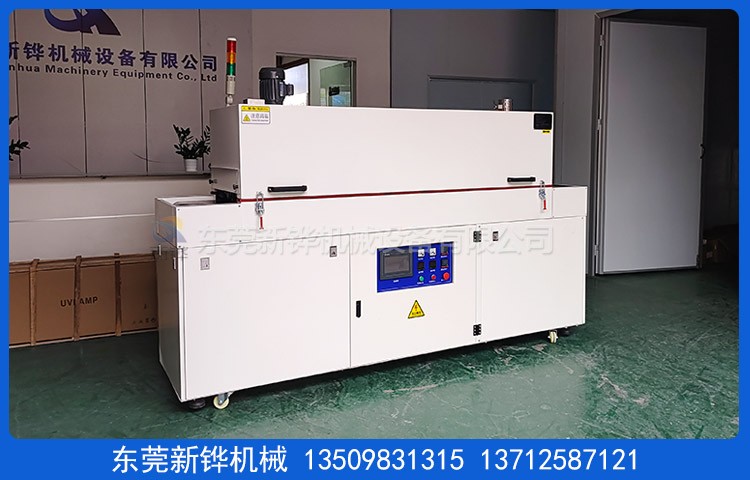

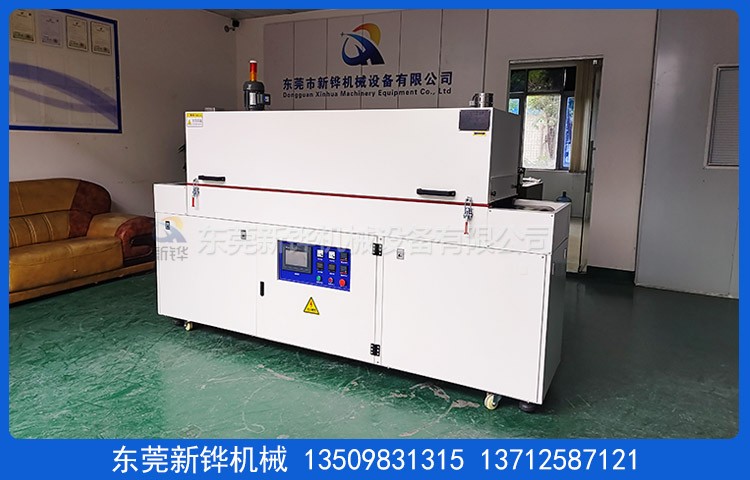

設備名稱:硅膠固態定型爐
設備型號:XHSO-560-2R
機臺電源:AC380V 3φ 50HZ 13KVA
烘烤尺寸:長2500mm×寬560mm×高80mm（烘干區）
輸送尺寸:長3100mm×寬790mm×高1750mm（以實物為準）
機臺結構:入料口高度:0-80mm,入料段長300mm;加熱段長2500mm（2段加熱）; 出料段長300mm
安裝定位:底部安裝承重3寸腳輪、M18腳杯高度可調+50mm.
氣動門:進出料安裝氣動門,光電檢測來料后自動開關.
檢修方式:爐蓋電動推桿掀開+手動撐桿保護檢修方式設計.
內箱材質:SUS304#T1.2mm厚SUS430#不銹鋼板加工制作,氬弧焊接,保證爐內清潔,無灰塵產生。
外箱材質:SS304#T1.5mm厚SS41#冷軋鋼板加工制作。
機架材質:T2.0*40*40mm40*40*1.5mm 厚方通焊接成型,底部安裝承重3寸腳杯, 腳杯高度可調,方便設備的固定和對接.
機臺顏色:機臺焊接處焊接牢固、打磨平整；經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色.
機臺結構:加熱段采用手動撐桿掀開式設計,方便檢修及清潔保養。
保溫結構:硅膠固態定型爐采用120K高密度保溫棉,保溫厚度100mm,加空氣層隔熱保溫,加熱爐蓋采用耐高溫硅膠迫緊,密封處理,美觀無污染,設備高溫部分加貼高溫警示標識.
密封條:采用?20mm耐高溫雙硅膠密封條密封處理,美觀無污染.
溫度范圍:室溫~MAX180℃,常用溫度120℃.
操作方式:10.4寸觸訊顯示器+松下可編程控制器+掃碼功能.
溫度控制系統：臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制, 爐內分前、后二段進行分別控溫,輸入模式為臺灣(華菱)精密 K型熱電偶；具備自動整定和PID參數的自動更正功能; 操作面板：采用7寸臺達觸摸屏集中控制.
溫度均勻度:空爐120℃恒溫30min后溫差±3℃%.
運風方式:經過風道分散后水平循環運風設計,均勻性佳.
運風電機:長軸型烤箱專用馬達4組配強力型多翼式鍍鋅風輪.
高效過濾器:采用二級過濾,進風口加裝初效過濾器,爐內加裝耐高溫有隔板高效過濾器,雙面防護網為不銹鋼方格網SUS304；風量:2000m3/h；
加熱方式:硅膠固態定型爐采用不銹鋼電熱管+熱風循環進行加熱,加熱溫度均勻、穩定、溫差小.
加熱功率:12KW,恒溫狀態功率:6KW.
升溫速率:約4℃/min,空爐常溫～120℃約需時間30分鐘.
冷卻方式:2排可調節角度軸流風扇.
輸送網帶:采用0.7mm特弗龍布帶（黑色）,輸送網有效寬560mm.
網帶除塵:進料段安裝除塵粘滾.
輸送速度:41-250mm/min任意調節.
輸送高度:輸送帶表面距離地面750±20mm可調.
輸送動力:370W減速電機配合易能變頻器調速.
安全保護:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載、三色信號指示燈（紅色故障,黃色待機,綠色運行）等保護并警報裝置…合乎國際安全標準.
防護標簽:所有帶電外露部位加裝絕緣保護罩,危險處貼有高溫,防觸電警示標識,電柜防護等級IP54.
機臺電源:主電源采用AC220V/380V/50Hz三相五線制.
使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度.
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.
執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行.
參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》.
東莞市新鏵機械設備有限公司生產:硅膠固態定型爐,硅膠隧道爐,硅膠定型隧道爐,固態硅膠成型爐,塑料定型爐,硅膠隧道爐,紅外線隧道爐,充氮隧道爐,潔凈隧道爐,固化隧道爐,烘烤隧道爐,卷對卷隧道爐,涂布隧道爐,水份烘干隧道爐隧道爐廠家等設備研發制造.
聯系方式:藍生13509831315賴小姐13712587121
生產地址:中國東莞市萬江區滘聯創富工業園
新鏵官網:http://sametest.cn
新鏵郵箱:dgxhua@126.com
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
