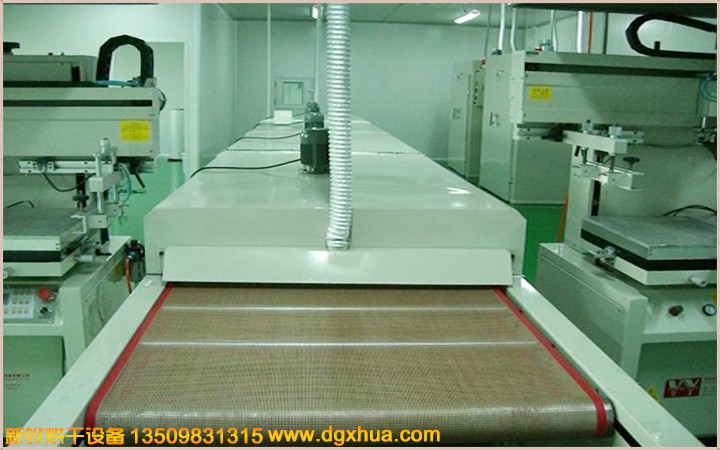

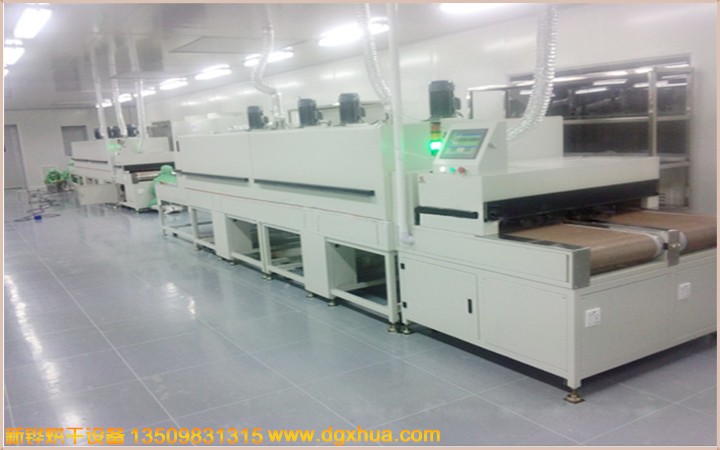

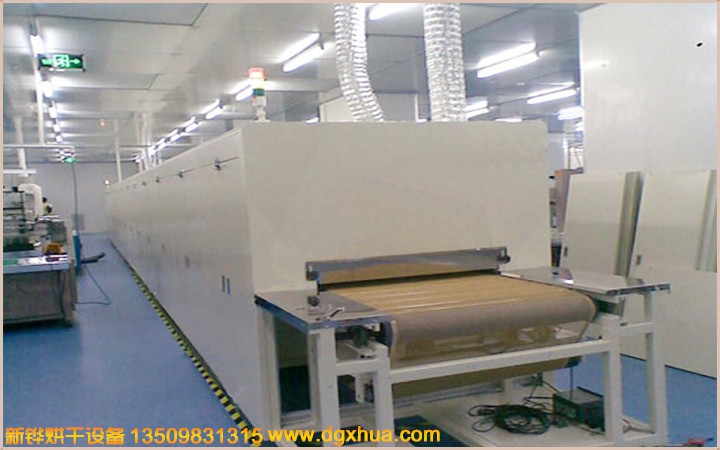

無塵隧道爐參數
電源 AC380V 3φ 50HZ 28KW
機臺尺寸W1420mm×L3600mm×H1680mm供參考
入料段長300mm；加熱段長2200mm，(分成三段獨立加熱控溫，第一段500mm,第二段1200mm,第三段500mm)；抽風罩長200mm；冷卻段400mm(裝置冷卻風扇附防塵網)； 出料段長500mm;
輸送網寬1000mm，進、出料口高80mm高度可調整,安裝有調整板; 輸送產品運行距離地面高度760~900mm可調。
溫控系統
溫度范圍：常溫+25~220℃可調，常溫-200℃約需時間20分鐘，恒溫30分鐘溫度偏差±3℃（進料口與出料口除外），有效加熱溫區長度≥加熱段長度的80%；
控制器：臺灣宣榮溫度自動控制器，數字設定，配合SSR固態繼電器進行控制，PID自動演算，LED顯示，溫控器溫控精度±1%℃FS
機臺結構
內、外爐體材質：內箱采用SUS430#鏡面不銹鋼板，外箱采用SS41#
冷軋鋼板經防銹處理后粉體烤粉制作，帶鄒紋灰白色
機架采用40*40*方通焊接成型
采用120K高密度保溫棉，保溫厚度150mm，加空氣層隔熱保溫，機殼外表溫度＜40℃，（進、出料口、密封條縫隙除外）
耐高溫硅膠密封條，密封處理，節能環保。
采用掀開式撐桿設計，配手動支撐桿，方便檢修及其清潔保養。
設備運行可靠穩定，可連續生產，造型美觀大方，人性化設計
加熱系統
采用不銹鋼電熱進行加熱，熱風循環方式，加熱功率約為24KW，加熱溫度均勻、穩定。
輸送系統
采用特氟龍網帶輸送，網目4mm*4mm，接口對接端采用包邊鋼絲方式連接，堅固耐磨耐力。
無極電子調速，走速可調節范圍0．1-2/min，網帶加裝有導條，烤爐內底板裝有防偏導槽限位，輸送平穩不抖動。
配備
輸送方向面對控制面板，由左向右
控制箱位于機臺入料段側面
排氣口直徑100mm附枚葉式調整座，并配備過濾網。
安裝100級高效空氣過濾器，無塵等級Class100（車間百級）
無塵隧道爐可椐據客戶工藝參數要求定制
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
