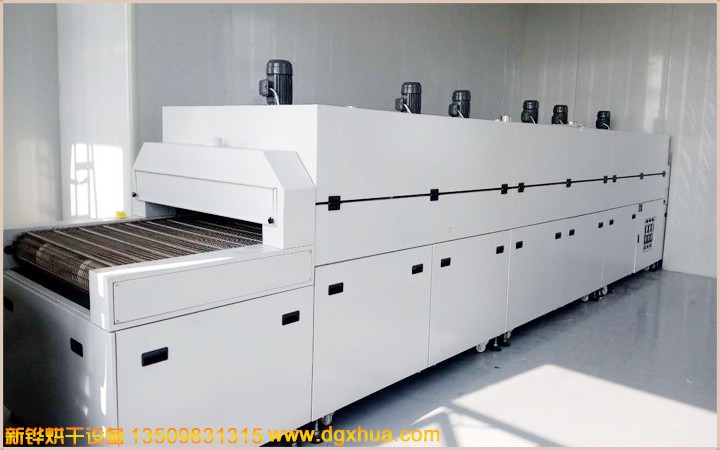

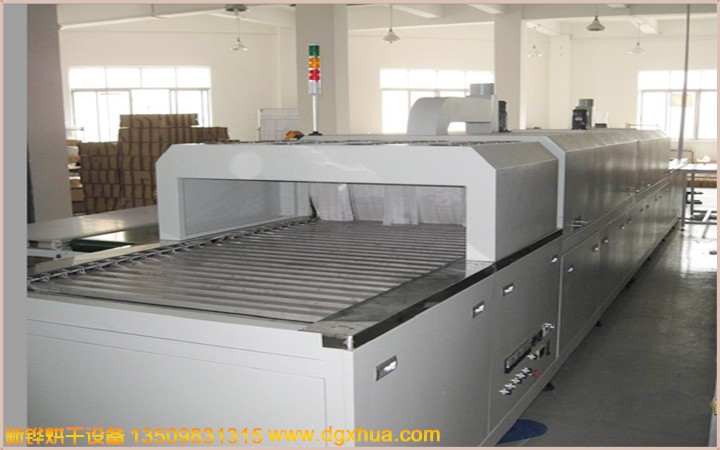

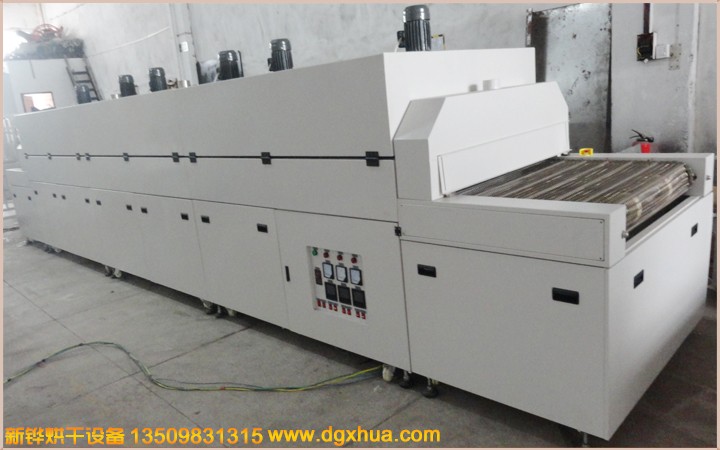

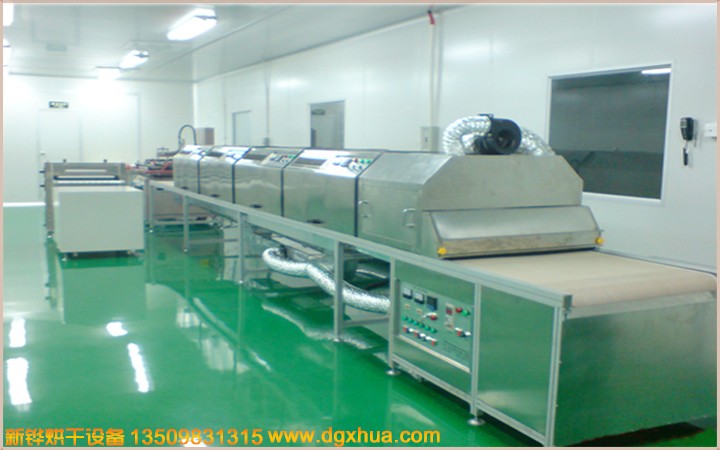

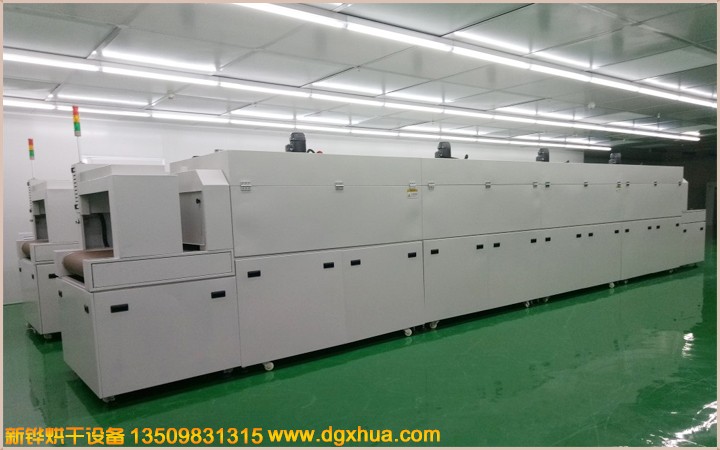

IR隧道爐 | |||
型號 | XHSO-80-4IR | XHSO-100-5IR | XHSO-120-6IR |
內尺寸L*W*H(mm) | 8000*850*150 | 10000*1050*150 | 12000*1250*150 |
外尺寸L*W*H(mm) | 10000*1050*1650 | 12500*1250*1650 | 15000*1450*1650 |
進料口高度 | 0-200 | 輸送高度 | 850±50 |
進料段長 | 800 | 1000 | 1500 |
加熱段長 | 4*2000 | 5*2000 | 6*2000 |
冷卻段長 | 400 | 500 | 500 |
出料段長 | 800 | 1000 | 1000 |
輸送寬度 | 800 | 1000 | 1200 |
輸送方式 | PVC/硅膠皮帶,鐵弗龍網帶/布帶,不銹鋼網帶/網鏈/鏈板 | ||
溫度范圍 | RT-200℃ (250℃) | 均勻度 | ±2.5%(空載測試) |
升溫時間 | 30min | 35min | 40min |
箱體材質 | 內箱:SUS304#T1.5mm鏡面不銹鋼 外箱:SS41#T1.5mm鋼板經防銹處理后高溫烤粉 | ||
送風方式 | 單面水平送風/垂直送風 | ||
加熱方式 | IR+熱風循環 | ||
保護裝置 | 漏電開關、相序保護、超溫保護、馬達過電流保護、控制線路保險絲 | ||
電力 | AC380V 36KVA | AC380V 48KVA | AC380V 68KVA |
產品特性 | 1.采用智能溫度控制器,PID自動演算,LED顯示,配合SSR固態繼電器輸出控制加熱,控溫精度高。 2.采用二段四路均勻?yàn)榉植伎刂萍訜幔ê銣貭顟B(tài)時可任意關掉其中一路電熱管,降低加熱功率進入省電模式) 3.采用遠紅外電熱管省電,無塵,從內到外輻射加熱,使產品達到快速烘干的效果。 | ||
應用領域 | 電子業(半導體、LCD、LED)、PCB、電解電容等膠水封裝,電機、五金、塑膠、硅橡膠、印刷、制藥、鞋業等行業烘烤、干燥、老化之用途 |
獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊,防止機臺自身產生灰塵;內部潔凈無塵; 雙重超溫保護,安全更可靠; 內部熱風循環,烘烤物件受熱均勻; 升溫時間快,溫度穩定精準; 國內一流的隔熱、斷熱、保溫技術,密封效果優; 機體外殼溫度低,對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定;節能省電、安全環保。 | 可充氮?dú)鈿夥毡Wo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例 客戶可以依照色卡指定色彩制作。 |
※根據烘烤產品搭配不同料盤/臺車,材質有烤漆、電鍍彩鋅、不銹鋼等,尺寸、規格可非標訂制,歡迎來電咨詢。 |
溫控選購配備
溫控器(單段/8段-256段可編程式) | |||
臺灣宇電溫控表 | 日本歐姆龍智能型溫控表 | ||
日本進口256段可編程式歐姆龍溫控儀 | 日本OMRON溫控器 | ||
溫度記錄儀 | |||
進口多通道彩屏無紙記錄儀 | 進口多通道有紙記錄儀 | ||
進口PARTLOW圓圖溫度記錄儀 | 進口YOKOGAWA 48通道溫度記錄儀 | ||
記錄組 | |||
手提式溫度記錄器組 6點 | IR 電腦溫度記錄器組6點~12點 | ||
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。 | |||
電力輸出,可按照SSR、SCR、SSPR等電力自動調整器。 | |||
觸摸屏+PLC | |||
威倫7寸 | Proface | ||
三菱 | 西門子 | ||
工控機以太網遠程監控 | |||
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。 | |||
電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 |
風路循環圖例
單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
料盤形式 | |||
沖孔盤 | 篩網盤 | 柵格盤 | |
活動推車 | |||
烤架 | 烤箱推車+托盤 | 子母推車 |
