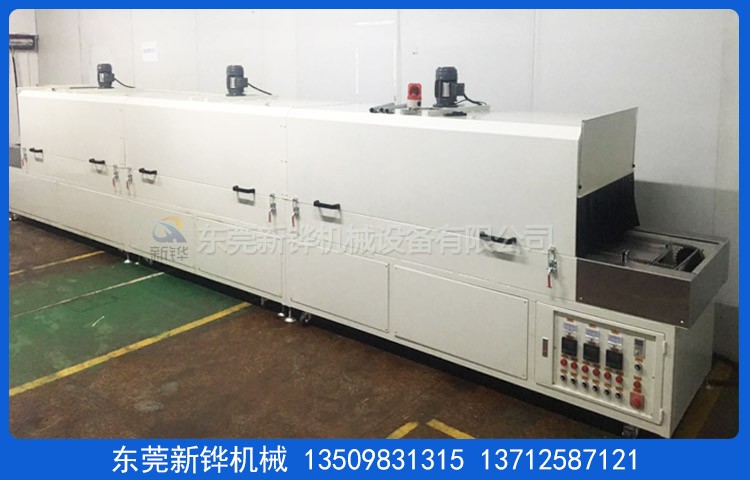

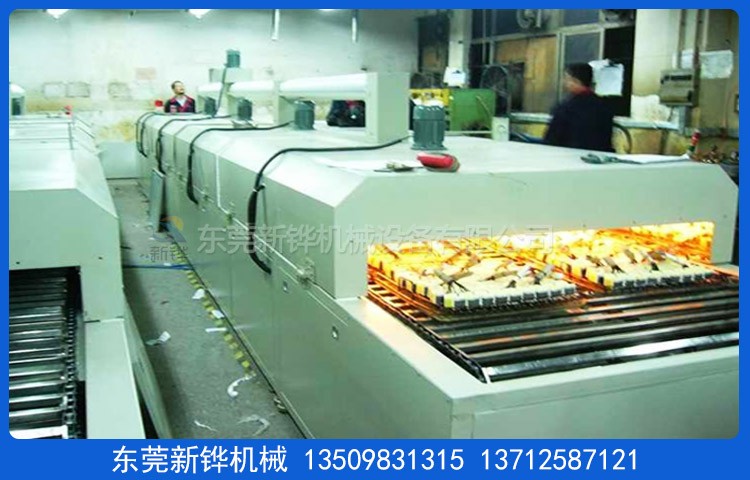

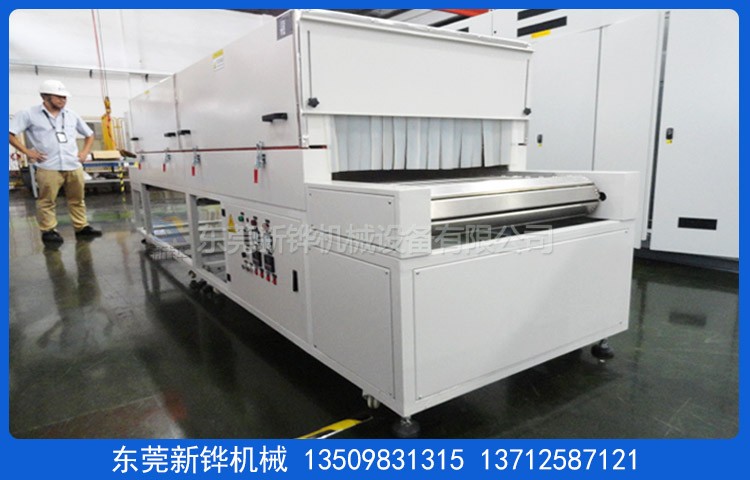

設備名稱:鏈板烘烤爐
設備型號:XHSO-1.8-06-1R
機臺電源:AC380V 三相 50HZ 15KVA
內箱尺寸:長1800×寬635×高80mm
外箱尺寸:長2900×寬860×高1800mm（以實物為準）
機臺結構:進料口高:0-80mm上料段:450mm（含100mm隔熱罩）,恒溫段:1800mm（分1段加熱控制）,下料段:650mm（含100mm隔熱罩,冷卻罩200mm）
爐蓋檢修:手動氣彈簧掀開+保險撐桿方式。
內箱材質:T1.2mm厚SUS430#不銹鋼板, 用氬弧焊接加工制作。
外箱材質:T1.5mm厚SS41#冷軋鋼板折彎加工制作。
機架材質:T2.0*40*40mm 鐵方通焊接成型,機架四面+底部封板。
腳輪腳杯:底部安裝承重20mm腳杯,3寸腳輪方便設備的固定和對接。
機臺顏色:經防銹處理后靜電高溫粉體涂裝,整機為皺紋白（或客戶提供色卡）。
保溫棉:采用優質白色硅酸鋁棉,保溫厚度100mm,加空氣層隔熱保溫。
密封條:鏈板烘烤爐采用?20mm耐高硅膠密封條密封處理,美觀無污染。
防護標簽:設備高溫部分加貼高溫警示標識。
溫度范圍:常用溫度140℃,最高溫度:常溫～MAX200℃可調。
溫控方式:歐姆龍溫控表+SSR輸出控制加熱,PID自動演算,華菱K型熱電偶檢測溫度；溫控系統具備自動整定和PID參數的自動校正功能。
溫度均勻度:恒溫25分鐘空爐無產品測溫140℃±5℃%。
測溫分布點:恒溫區域單點檢測溫度。
控制聯機:客戶控制伺服輸送+定位（IO點聯機）。
運風方式:馬達由頂部經過風道分散后從上往下吹向產品,循環運風設計。
運風電機:加熱段頂部安裝1組0.75KW長軸馬達配多翼式鍍鋅風輪。
加熱器:鏈板烘烤爐采用不銹鋼電熱管,安裝頂部加熱。
加熱功率:15KW,恒溫狀態功率:7.5KW。
升溫速率:空爐常溫～140℃約需時間25分鐘。
輸送鏈板:5分不銹鋼鏈條+T15mm鋁質陽極治具鏈板節距63.5mm,約95條治具板。
輸送方式:每條治具板放24個產品。
檢測定位:上、下料兩側亞德客氣缸檢測定位。
輸送動力:750W松下伺服配減速電機。
輸送高度:輸送面距離地面高度1060+30mm。
冷卻方式:4寸離心風扇風冷。
安全保護:出料停機時停止加熱并警報裝置,超溫停止加熱并警報裝置,馬達、電熱過電流保護,控制回路短路及過載保護,漏電斷路器、電源逆向防止器,操作面板/出料急停開關,三色信號指示燈（紅色故障,黃色待機指示,綠色運行指示）,所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。
機臺電源:主電源采用AC 220V/380V/50Hz 三相五線制。
使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度；氣管負載壓縮空氣壓力大于5bar。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行,JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年,質保期內發生非人為質量問題免費維修,質保期外設備配件損耗造成的故障本公司酌情收取工本費,免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容,免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:設備調試完成3天內為驗收時間,以雙方簽定的技術協議書為標淮,設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起20個工作日內完成；安裝調試時間為貨到工廠之日 2 個工作日內完成。
東莞新鏵烘干設備廠家:烘烤隧道爐,鏈板烘烤爐,鏈板隧道爐,鏈板烘干線,固化隧道爐,點膠隧道爐,高溫隧道爐,轉子隧道爐,IR隧道爐,UV烘烤線,卷對卷隧道爐,涂布隧道爐,鏈板工業烤爐,鏈板隧道烘箱,鏈板烘干機等設備研發制造。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
