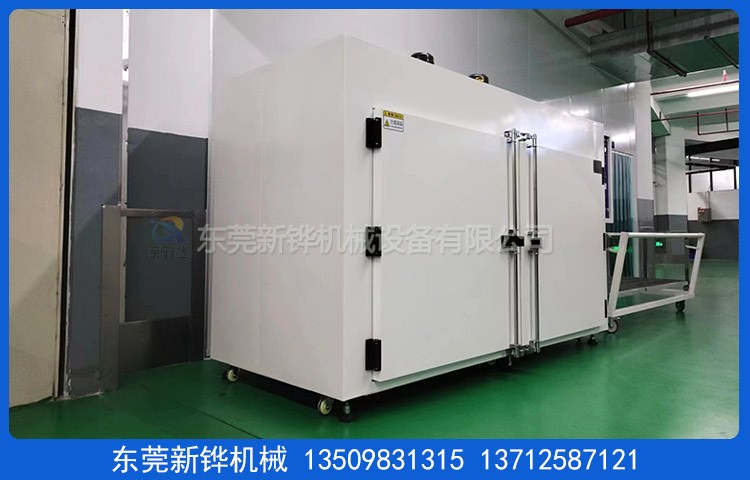

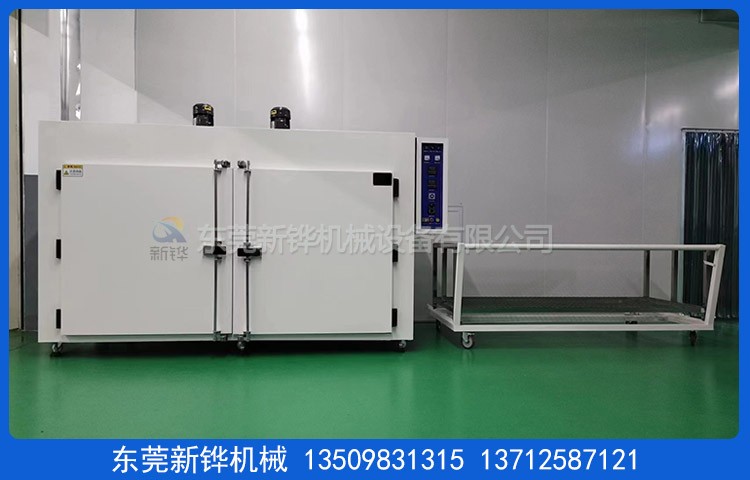

設備名稱:11號雙門烤箱
設備型號:XHMO-11
機臺電源:AC380V 3φ 50HZ 48KVA
內箱尺寸:寬2400×深1000×高1200mm
外箱尺寸:寬3150×深1350×高2050mm(以實物為準)
開門方式:雙開門、防爆門扣、電箱置于右側上方。

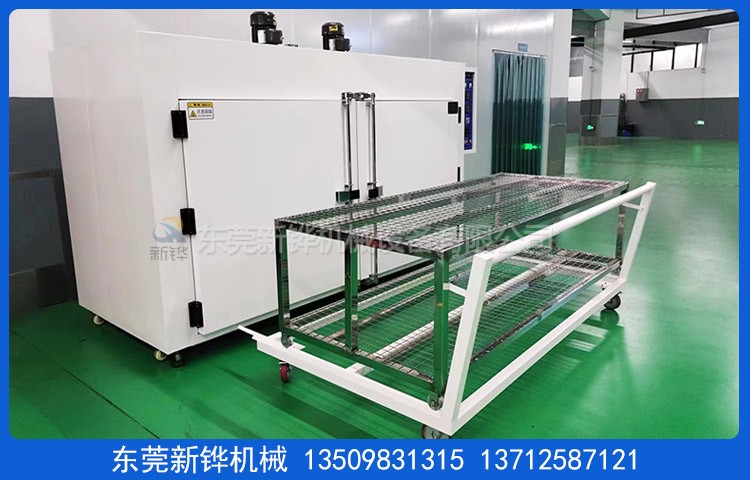

烘烤臺車:不銹鋼烤車分二層,單層高度500mm表面鋪不銹鋼網。
臺車材質:T1.5*40*40*mm 不銹鋼方通焊接成型,底部安裝V型鐵輪。
推車材質:T1.5*50*50mmm鐵方通焊接,配一臺手推車。
機臺定位:安裝承重腳杯M18*150mm,3寸腳輪方便設備的固定和移位。
內箱材質:T1.0mm厚SUS201#不銹鋼板密封加強滿焊保證爐內清潔。
外箱材質:T1.5mm 厚SS41冷板折彎,整體內框角鐵加強焊接制作。
機臺顏色:11號雙門烤箱經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。
保溫材料:耐高溫高密度白色硅酸鋁保溫棉,保溫層厚度100mm。
門密封條:?16mm耐高溫硅膠密封條密封處理,美觀無污染。
溫度范圍:常用溫度:200℃,最高溫度:室溫~MAX250℃可調。
溫度均勻度:恒溫30min后空爐溫差165℃±5℃。
溫控系統:智能溫控器配合SSR控制具備自動整定和PID參數的自動校正功能輸入模式為 K型熱電偶。
運風電機:長軸型高溫馬達多組配鍍鋅風輪,經過風道分散后左右循環運風設計。
進排風口:進風口:¢90mm調節風盤自然進風,排風口:¢90mm調節排風閥門。
加熱功率:11號雙門烤箱采用不銹鋼電熱管,升溫狀態功率:42KW,恒溫狀態功率:26KW.
升溫速率:空爐室溫~200℃約需時間10分鐘.
計時方式:恒溫到達自動計時99小時99分鐘可設定,計時完成聲光警報。
動作流程:運風開關、加熱開關、超溫報警、計時開關、計時完成、自動延時關機、報警提示。
安全保護:開門保持運風、加熱超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/50Hz 三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修。
培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟。
驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮。
隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起20個天完成。
東莞新鏵隧道雙門烤箱生產:11號雙門烤箱,雙門熱風烤箱,熱風烤箱,雙門恒溫烤箱,雙開門烤箱,雙門大型烤箱,工業烤箱,恒溫干燥箱,通用干燥箱,熱風隧道爐,高溫雙門烤箱,真空干燥箱,防氧化雙門烤箱老化試驗箱,高低溫試驗箱,電流監測老化房,高溫老化房等設備研發制造.
獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊,防止機臺自身產生灰塵;內部潔凈無塵; 雙重超溫保護,安全更可靠; 內部熱風循環,烘烤物件受熱均勻; 升溫時間快,溫度穩定精準; 國內一流的隔熱、斷熱、保溫技術,密封效果優; 機體外殼溫度低,對室內環境溫度影響較小; 多種加熱及運風方根據產品設定;節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例 客戶可以依照色卡指定色彩制作。 |
※根據烘烤產品搭配不同料盤/臺車,材質有烤漆、電鍍彩鋅、不銹鋼等,尺寸、規格可非標訂制,歡迎來電咨詢。 |
溫控選購配備
溫控器(單段/8段-256段可編程式) | |||
臺灣宇電溫控表 | 日本歐姆龍智能型溫控表 | ||
日本進口256段可編程式歐姆龍溫控儀 | 日本OMRON溫控器 | ||
溫度記錄儀 | |||
進口多通道彩屏無紙記錄儀 | 進口多通道有紙記錄儀 | ||
進口PARTLOW圓圖溫度記錄儀 | 進口YOKOGAWA 48通道溫度記錄儀 | ||
記錄組 | |||
手提式溫度記錄器組 6點 | IR 電腦溫度記錄器組6點~12點 | ||
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。 | |||
電力輸出,可按照SSR、SCR、SSPR等電力自動調整器。 | |||
觸摸屏+PLC | |||
威倫7寸 | Proface | ||
三菱 | 西門子 | ||
工控機以太網遠程監控 | |||
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。 | |||
電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 |
風路循環圖例
單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
料盤形式 | |||
沖孔盤 | 篩網盤 | 柵格盤 | |
活動推車 | |||
烤架 | 烤箱推車+托盤 | 子母推車 |
