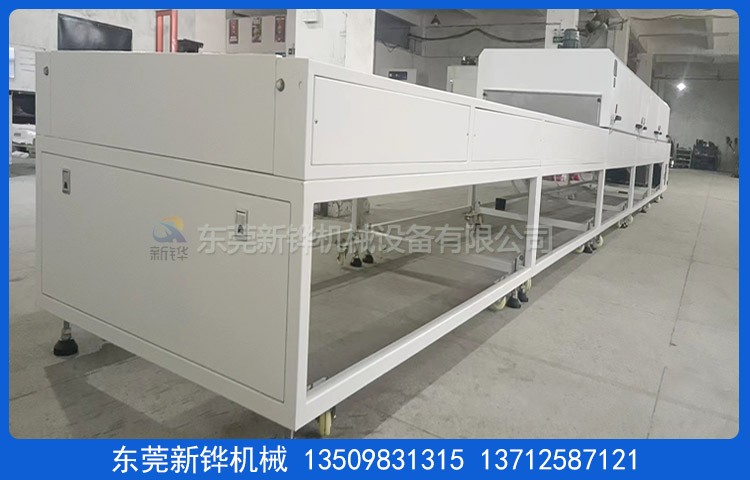

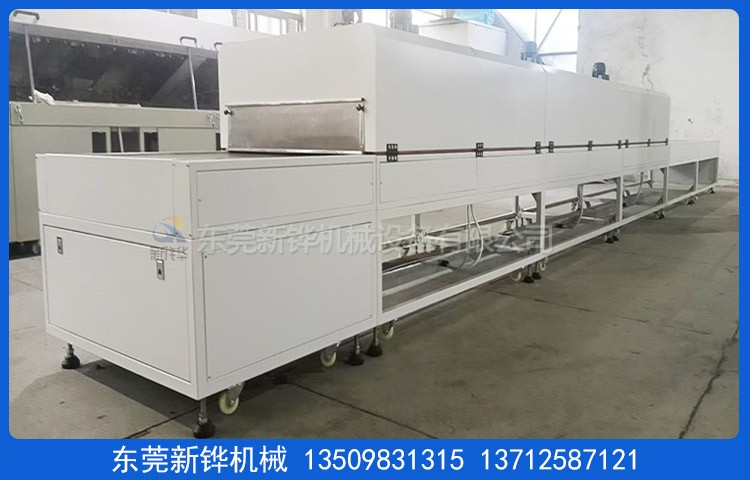

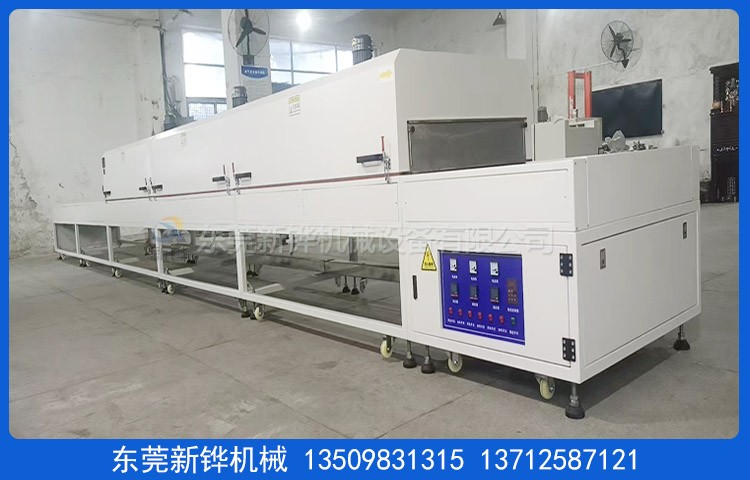

產品名稱:熱風隧道烘干線
機器型號:XHSO-8-1-3R
臺機電源:AC380V 50Hz 28KVA
烘烤尺寸:長6000*寬850*高150mm
輸送尺寸:長8000*寬1050*高1650mm（以實物為準）
機臺結構:進料口高度:0-200mm,進料段:800,加熱段:2000mm（分3段加熱）,出料段:800mm,冷卻段:400mm
安裝定位:熱風隧道烘干線底部安裝承重3寸腳輪,M18腳杯高度可調+50mm。
檢修方式:手動撐桿保護檢修方式設計。
內箱材質:SUS304#T1.2mm鏡面不銹鋼。
外箱材質:SS41#T1.4mm鋼板經防銹處理后高溫烤粉。
機架材質:T2.0*40*40mm鐵方通,兩側整體活動封板。
機臺顏色:經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。
保溫結構:中間鋪100mm厚高溫硅酸隔熱巖棉,網帶底部有隔熱層,防止灰塵進入傳送帶上。
密封條:采用?20mm耐高硅膠密封條密封處理,美觀無污染。
溫度范圍:室溫~MAX300℃,常用溫度200℃。
溫度控制:智能溫度控制器,數字設定,LED顯示,PID自動演算,配合SSR輸出控制,K型熱電偶檢測溫度。
溫度均勻度:空爐200℃恒溫15min后溫差±3℃。
加熱方式:熱風隧道烘干線采用SUS304#電熱器+熱風循環。
加熱功率:28KW,恒溫狀態功率:14KW。
升溫速率:約5℃/min,空爐常溫～200℃約需時間30分鐘。
冷卻方式:1排可調角度軸流風扇。
輸送網帶:寬800mm鐵復龍網帶配導條糾偏裝置。
網帶除塵:進料段安裝除塵粘滾。
輸送速度:減速電機配合變頻器調速1-6m/min任意調節。
輸送高度:熱風隧道烘干線輸送帶表面距離地面850+50mm可調。
機臺電源:主電源采用AC 220V/380V/50Hz三相五線制。
安全保護:漏電斷路器,電源逆向防止器,超溫停止加熱,馬達及電熱過電流,控制回路短路及超載等保護并警報裝置…合乎國際安全標準。
防護標簽:所有帶電外露部位加裝絕緣保護罩,危險處貼有高溫,防觸電警示標識,電柜防護等級IP54。
使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑。
執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行。
參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》。
注意事項:烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑。
售后服務:設備自送貨之日起質保期為1年,質保期內發生非人為質量問題免費維修,質保期外設備配件損耗造成的故障本公司酌情收取工本費,免費提供設備的程序編寫及輸入,故障排除,操作,日常維護等培訓內容,免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
聯系方式:藍生13509831315 賴小姐13712587121
生產地址:中國東莞市萬江區滘聯創富工業園
新鏵官網:http://sametest.cn
新鏵郵箱:dgxhua@126.com
東莞新鏵烘干設備廠家生產:熱風隧道烘干線,熱風循環隧道爐,隧道式烘干爐,隧道式烘道,工業隧道爐,熱風循環烘干線,烘烤隧道爐,固化隧道爐,點膠隧道爐,高溫隧道爐,轉子隧道爐,IR隧道爐,UV烘烤線,卷對卷隧道爐,涂布隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
