設備名稱:風機通電測試?yán)匣?/span>
設備型號:XHMO-240CT
設備電源:AC380V 3φ 50HZ 25KVA
內箱尺寸:寬650 × 深650 × 高 1400mm（2箱）
外箱尺寸:寬1800 × 深880 × 高 1970mm

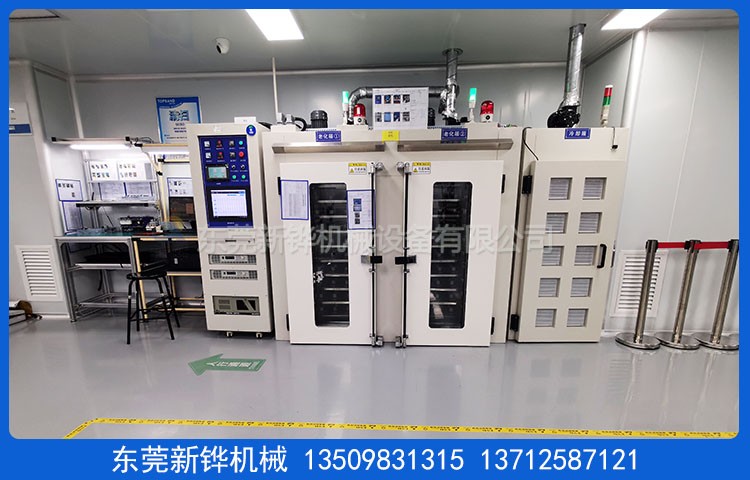

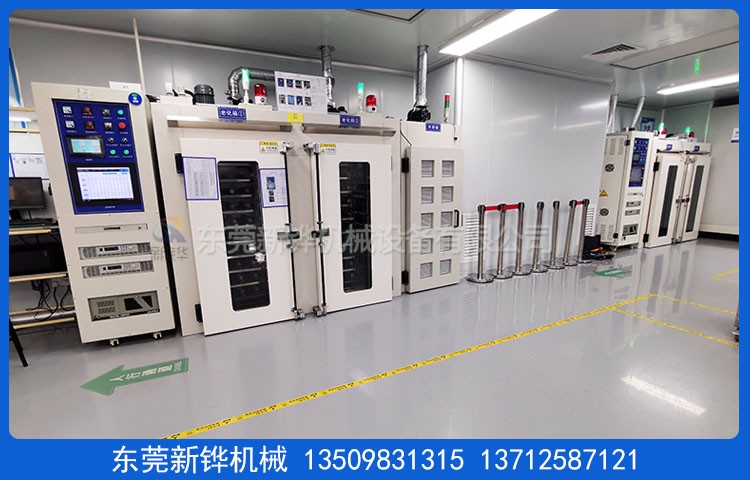

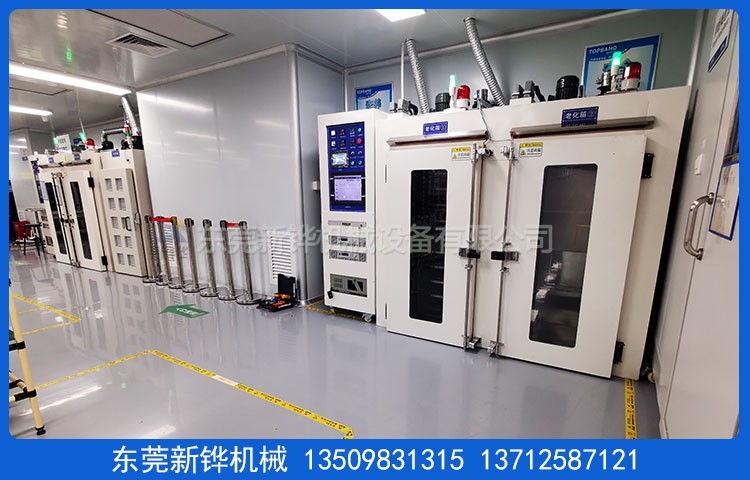

總體尺寸:寬3200 × 深980 × 高 1970mm （控制柜+1套箱體+冷卻箱）
開門方式:單開門、單門扣、操作面板置于左側方。
平底結構:平底加厚底板方便老化車進出。
內箱材質:T1.0mm厚SUS201#不銹鋼折彎加工制作。
外箱材質:T1.2mm厚SS41#冷軋鋼板折彎加工制作。
機臺顏色:經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。
保溫材料:高密度硅酸鋁白棉，保溫厚度50mm。
箱門密封條:風機通電測試?yán)匣?/span>采用?20mm耐高硅膠密封條密封處理。
防護標簽:設備高溫部分加貼高溫警示標識。
溫度范圍:室溫~MAX150℃，常用溫度75℃。
溫度控制器:智能溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型熱電偶檢測溫度。
溫度均勻度:空爐75℃恒溫20min后溫差±2-3℃ 。
運風方式:馬達由頂部經過風道分散后從左右兩側送風吹向產品，中間回風，循環運風設計，均勻性佳。
運風電機:長軸型烤箱專用馬達2組配強力型多翼式鍍鋅風輪。
加熱器:不銹鋼電熱管，安裝烤箱內箱頂部，外部接線方式。
加熱功率:啟動時2箱*6KW=12KW, 恒溫狀態功率:6KW.
升溫速率:空爐常溫～70℃約需時間15分鐘。
計時方式:恒溫到達自動計時(99H99M),計時完成聲光警報自動延時關機。
動作流程:運風開關-加熱開關-超溫報警-計時開關-完成報警-自動關機。
老化層架:外形尺寸:長570 × 寬600 ×高1370mm
托盤尺寸:長500 × 寬570 ×高30mm
擺放數量:老化車分10層*12個/每層,單臺老化車放120個產品。
老化冷卻:獨立冷卻房經過濾網自然進風，采用離心風機放置于頂部強制排風。
工作電流:采集每個直流電機工作電流1.2A。
工位報警:顯示每個不良電機所在位置并提示。
操作系統:工控電腦+LED顯示器+鍵盤；采用485通訊，讀取產品信息，通訊模塊、工控電腦、LED顯示器組成的電源老化監控系統。通過該系統能實時掌握老化房產品的老化狀況，記錄被測產品電流、在電腦上顯示其狀態，所有老化產品采集控制由一個中控臺控制配備工業級電腦，實時監控， 不合格報警提示工位,并切斷不良電機電源。
采集方式:數據采集和電腦控制部分組合成分體電柜； 電流采集模塊接口端子用高溫電線連接，接頭用航空插頭與老化車上產品轉接；
控制原理:由PC監控電腦+電流采集柜+老化架+老化產品+產品供電直流電源（客戶提供）
安全保護:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準；電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動，在自動關機時先關閉加熱器然后延時關閉循環風機，防止電熱器因干燒而損壞。
注意事項:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起50個工作日內完成；安裝調試時間為貨到工廠之日 2 個工作日內完成。
東莞新鏵機械設備廠家生產:風機通電測試?yán)匣?/span>,風機測試?yán)匣?帶電老化箱,帶電風機老化箱,通電測試?yán)匣?帶電測試?yán)匣?熱風烘箱,精密熱風烘箱,真空烘箱,高溫烘箱,PCB/PET絲印烘箱,LED光電烘箱,LCD壓合烘箱,防爆/升降烘箱,無塵烘箱,無氧化烘箱,硅膠二次硫化烘箱,老化房等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
