產品中心PRODUCT

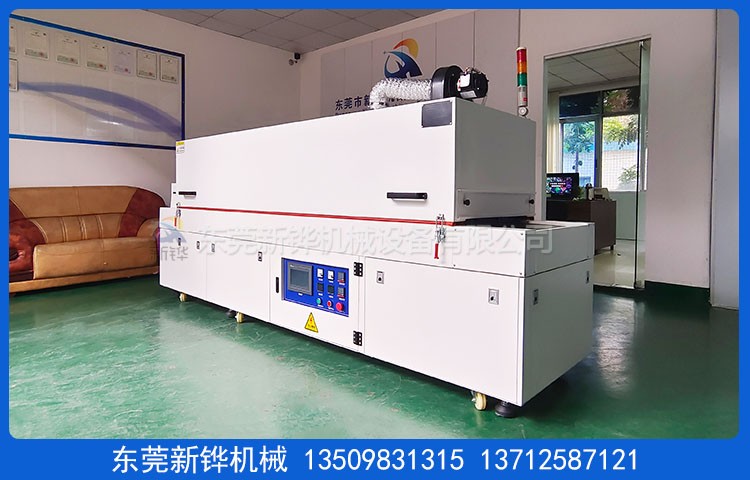

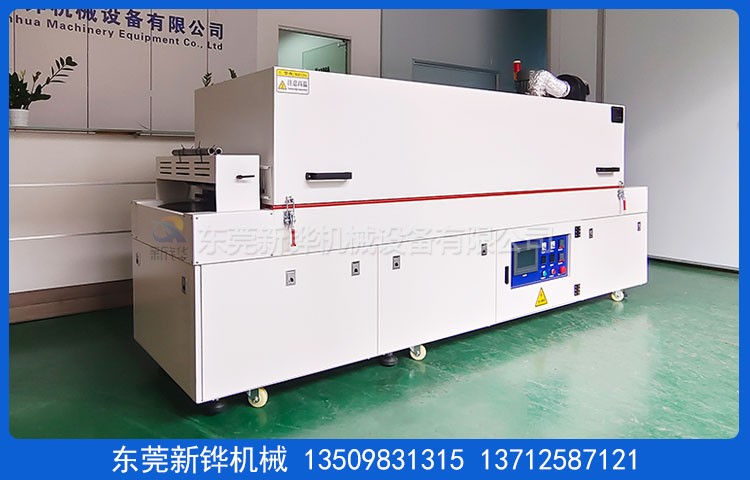

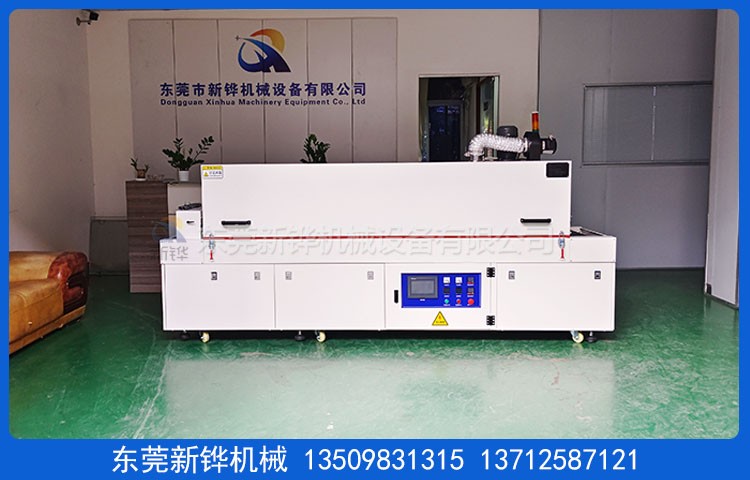

鋁箔涂布烘烤線
產品編號:
鋁箔涂布烘烤線
適用范圍:
鋁箔涂布烘烤線適用于:動力電池,電機,馬達,光伏,半導體,電子電感,IC封裝,線路板,觸摸屏,顯示器,光學鏡片,復合新材料,硅橡膠等行業.

設備名稱:鋁箔涂布烘烤線

設備型號:XHSO-560-2R

機臺電源:AC380V  3φ  50HZ  13KW

烘烤尺寸:560mm×長2500mm×高80mm(烘干區)

外形尺寸:790mm×長3100mm×高1750mm

機臺結構:入料段長300mm;加熱段長2500mm(2段加熱)出料段長300mm進出料口:0-80mm高低度可調加熱段采用手動撐桿掀開式設計,方便檢修及清潔保養。

輸送高度:輸送網面距離地面高度750±20mm可調,輸送帶有效寬度:560mm。

內箱材質:標1.2mm厚SUS430#不銹鋼板加工制作,氬弧焊接,保證爐內清潔,無灰塵產生。

外箱材質:標1.5mm厚SS41#冷軋鋼板加工制作。

機架材質:鋁箔涂布烘烤線采用40*40*1.5mm厚方通焊接成型,底部安裝承重3寸腳杯,腳杯高度可調,方便設備的固定和對接。

機臺顏色:機臺焊接處焊接牢固、打磨平整;經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。

保溫材料:采用100K高密度保溫棉,保溫厚度100mm,加空氣層隔熱保溫。

門密封條:加熱爐蓋采用耐高溫硅膠迫緊,密封處理,美觀無污染。

防護標識:設備高溫部分加貼高溫警示標識。

溫度范圍:常用溫度120℃,最高溫度:常溫~180℃可調;

升溫時間:空爐常溫~120℃約需時間30分鐘;

溫度均勻度:恒溫30分鐘空載測120℃±3℃%(進出料口除外)

溫度控制系統:臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制, 爐內分前、后二段進行分別控溫,輸入模式為臺灣(華菱)精密 K型熱電偶;具備自動整定和PID參數的自動更正功能; 操作面板:采用7寸臺達觸摸屏集中控制。

加熱段:2500mm/1個運風馬達,馬達由頂部循環送風,熱風經過風道分散后從上至下后吹向產品,循環運風設計,均勻性佳。

輸送動力:鋁箔涂布烘烤線采用長軸型烤箱專用馬達1組(升捷)及10.5寸強力型多翼式鍍鋅風輪。

加熱系統:采用不銹鋼電熱管+熱風循環進行加熱,加熱溫度均勻、穩定、溫差小。

加熱功率: 約為12KW。

發熱管數量:6根分2組;

熱氣回收:出爐口內置Φ90mm管道配200W風機采集熱氣從進風口循環至爐內;

輸送網帶:采用0.7mm特弗龍布帶(黑色),輸送網有效寬560㎜。

防偏裝置:鐵弗龍布帶加防偏導條。

輸送動力:10-60min走2500mm,輸送速度:41-250mm/min

輸送方向:從右向左輸送(以操作人員面向機臺,控制面板在機臺左邊為基準);

安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/50Hz三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。

售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修。

培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟蹤

驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮。

隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起30天完成(不含法定節假日)

東莞新鏵烘干設備廠家生產:鋁箔涂布烘烤線,銅箔涂布烘烤線,導電層涂布烘烤線,鋁箔膠涂布隧道爐,鋁箔涂布生產線,鋁箔涂布試驗線,熱風隧道爐,紅外線隧道爐,充氮隧道爐,潔凈隧道爐,固化隧道爐,烘烤隧道爐,卷對卷隧道爐,涂布隧道爐,水份烘干隧道爐隧道爐廠家等設備研發制造。


標準規格型號選配項目產品視頻根據客戶要求設計,非標定制不同規格


產品介紹
獨特性能客戶可選配置

內膽全不銹鋼氬弧焊滿焊,防止機臺自身產生灰塵;內部潔凈無塵;

雙重超溫保護,安全更可靠;

內部熱風循環,烘烤物件受熱均勻;

升溫時間快,溫度穩定精準;

國內一流的隔熱、斷熱、保溫技術,密封效果優;

機體外殼溫度低,對室內環境溫度影響較??;

多種加熱及運風方根據產品設定;節能省電、安全環保。

可充氮?dú)鈿夥毡Wo(hù),達成無氧化烘烤環境。

控制系統、料盤、推車可依客戶需要選擇配備。

顏色選擇圖例


客戶可以依照色卡指定色彩制作。

※根據烘烤產品搭配不同料盤/臺車,材質有烤漆、電鍍彩鋅、不銹鋼等,尺寸、規格可非標訂制,歡迎來電咨詢。

溫控選購配備

溫控器(單段/8段-256段可編程式)
臺灣宇電溫控表日本歐姆龍智能型溫控表
日本進口256段可編程式歐姆龍溫控儀日本OMRON溫控器
溫度記錄儀
進口多通道彩屏無紙記錄儀進口多通道有紙記錄儀
進口PARTLOW圓圖溫度記錄儀進口YOKOGAWA 48通道溫度記錄儀
記錄組
手提式溫度記錄器組 6點IR 電腦溫度記錄器組6點~12點
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。
電力輸出,可按照SSR、SCR、SSPR等電力自動調整器。

觸摸屏+PLC
威倫7寸Proface
三菱西門子
工控機以太網遠程監控
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。
電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。

風路循環圖例

單面送風型雙面送風型雙面送風防爆熱輻射上升型
四面輻射型熱輻射照射型熱風輻射型熱風輻射型

料盤、推車選配項目

料盤形式




沖孔盤篩網盤柵格盤
活動推車




烤架烤箱推車+托盤子母推車
