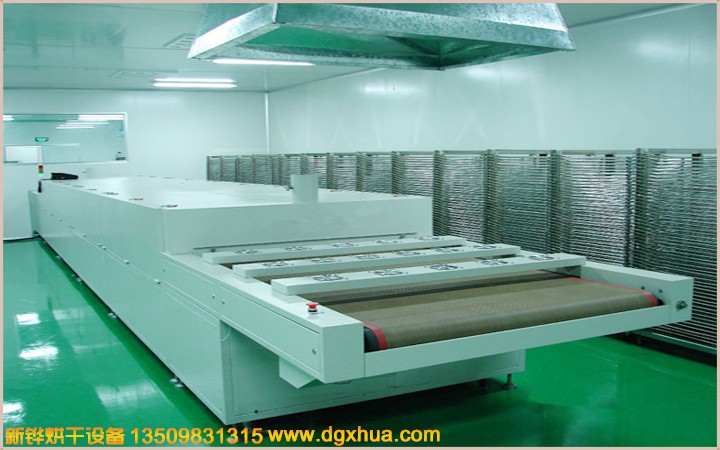

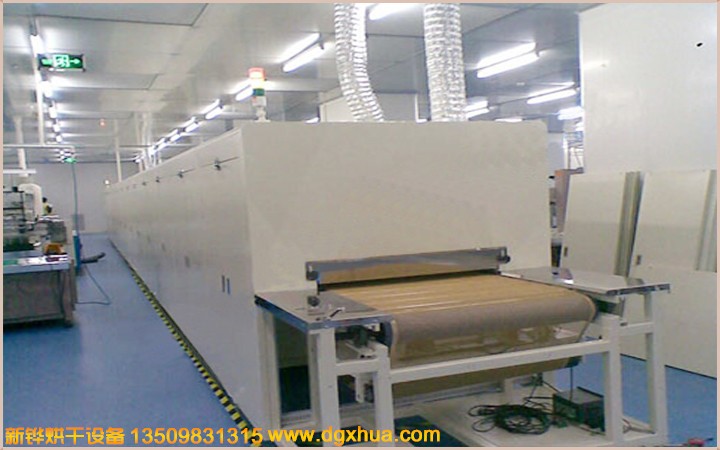

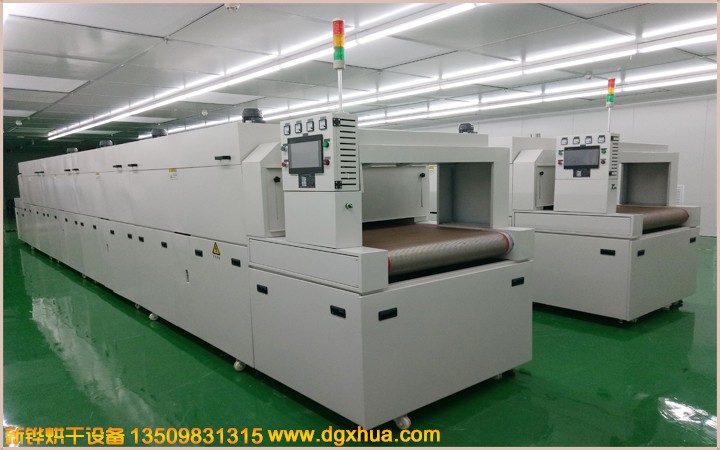

產品名稱:水注熔噴布隧道式烘箱
水注熔噴布隧道式烘箱產品特點:
l 獨特的拼裝設計,使箱體結構更合理;
l 智能溫度控制,控制恒溫,溫度到達定值時,自動關機并報警
l 外來先進科技,耐高溫、腐蝕,使用壽命時間長,堅固耐用
l 美觀大方、性能優越、安全可靠、質量優異
l 采用清潔材料,潔凈無塵,方便清潔、維修和保養
l 智能化控制系統,對人員技術要求低,方便快捷,便于掌握
l 安裝方便,插電即可使用
l 微電腦全自動控制,實踐高精密度PID功能,分多區控溫,使溫度更加均勻,改變了傳統的控制方式對電網造成的干擾。
l 采用不銹鋼板精密焊接而成,不生銹, 清潔、無塵、
l 設定方便簡單,同時顯示設定溫度、測量溫度
l 配運風馬達、離心式運風風輪于爐腔頂部,四面循環上、下(左、右)大風量強制運風方式,配進氣、排氣口閥門,可調節空氣流量,使?fàn)t內溫度更加均勻。
l 分段控制,溫度控制簡單,同時保護設備
l 干燥時間快,生產周期時間短,效率穩定
水注熔噴布隧道式烘箱功能特點:簡約大方,,使用便捷,難度系數小,對技術人員要
求低,安全可靠,節能、綠色、環保、操作簡單、方便快捷
水注熔噴布隧道式烘箱功能:烘干,收縮包裝,焗漆,脫水,定型,預熱,熔解及高溫處理等。
水注熔噴布隧道式烘箱產品參數(僅供參考):
項目 | 參數說明 | ||
設備名稱 | 熱風隧道爐 型號: XHSO-70-4R | ||
1 | 電源 | AC380V 3φ 50HZ 36KVA | |
2 | 內尺寸 | 長4000 × 寬700 × 高200mm | |
3 | 外尺寸 | 長5000 × 寬1120 × 高1450mm(以實物為準) | |
4 | 機臺結構 | 進料段:500mm(手動調節門+垂簾)。 烘干段:4000mm(分4段加熱控制)。 冷卻段:無。 出料段:500mm(手動調節門+垂簾)。 檢修方式:每2米1支電動推桿掀開檢修,掀開高度450mm. 機架結構:2300mm2段,分2段拼接安裝。 | |
5 | 機臺材質 | 內箱材質:T1.2mm厚SUS304#不銹鋼板加工製作, 氬弧焊接,無灰塵產生。 外箱材質:T1.5mm 厚SS41#冷軋鋼板折彎加工製作。 機架材質:T2.0*40*40mm 鐵方通焊接成型,機架四面不封板,底部安裝腳輪腳杯高度可調, 方便設備的固定和對接。 | |
6 | 保溫結構 | 保溫棉:白色硅酸鋁棉,保溫層厚度150mm。 密封條:?20mm耐高硅膠密封條密封處理,美觀無污染。 防護標簽:設備高溫部分加貼高溫警示標識。 | |
7 | 溫控系統 | 溫度范圍:常用溫度250℃,最高溫度:常溫~MAX300℃可調; 溫控方式:智能溫控器配合固態調整器控制, 輸入模式為精密 K型熱電偶;溫控系統具備自動整定和PID參數的自動校正功能。 溫度均勻度:恒溫15分鐘空爐200℃±5℃ | |
8 | 運風系統 | 運風方式:風道分散后左右送風吹向產品,循環運風設計,均勻性佳。 運風電機:長軸型烤箱馬達4組0.5HP及9寸強力型多翼式不銹鋼風輪。 排風口:每2米加熱段直徑90mm2個,共4個排氣口。 | |
9 | 加熱系統 | 加熱器:不銹鋼電熱管,上下加熱方式。 加熱功率:32KW, 恒溫狀態功率:16KW. 升溫速率:約7℃/min,空爐常溫~250℃約需時間30分鐘 | |
10 | 輸送系統 | 輸送網帶:寬700mm,304#不銹鋼乙型網,網格15*100mm。 輸送速度:0-200cm/min任意調節,輸送高度:800±50mm。 輸送動力:370W減速電機配合易能變頻器調速。 | |
11 | 冷卻方式 | 無。 | |
12 | 安全保護 | 超溫停止加熱並警報裝置。 馬達、電熱過電流保護。 控制回路短路及過載保護。 漏電斷路器、電源逆向防止器等…合乎國際安全標準。 所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。 | |
13 | 使用條件 | 主電源采用AC 220V/380V/ 50Hz 三相五線制。 環境相對濕度40%-50%,溫度為20-30攝氏度。 氣管負載壓縮空氣壓力大于5bar。 | |
14 | 參考標準 | 爐溫均勻度按GB9452-1988或JB/T6049-1992執行 電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行 JB/T7629-94A/DQ5071-92《耐火纖維爐襯的設計和安裝規范/筑爐守則》 GB10067.1/4-88《電熱設備/間接電阻爐基本技術條件和通用部分》 |
廠家信息:東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。公司創立于2005年,工廠占地面積3500多平方米。是一家從事自動化設備的研發、生產、銷售于一體的高新技術產業,是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能的新型機械設備廠家我司秉承以誠信為本的原則,努力提高服務水平,曾多次和不同行業領域和科研機構有著密切的合作關系,是各大新老客戶首選的合作伙伴。
產品保障說明:
通過我司出具購銷合同銷售出的產品均為正品行貨,可開具正規增值稅專用發票。
為防止產品參數功能升級,網站數據尚未及時更新的情況,故實際產品參數和圖片以銷售人員核實為準。
價格及期貨說明:
實際價格以銷售人員出具的報價單價格為準,其他途徑獲取的價格均不作為實際價格參考。產品均可在五個工作日內發出。大量出貨或者特殊情況,銷售人員會在訂貨前預先告知出貨時間。
新鏵水注熔噴布隧道式烘箱非標定做歡迎咨詢!
獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊,防止機臺自身產生灰塵;內部潔凈無塵; 雙重超溫保護,安全更可靠; 內部熱風循環,烘烤物件受熱均勻; 升溫時間快,溫度穩定精準; 國內一流的隔熱、斷熱、保溫技術,密封效果優; 機體外殼溫度低,對室內環境溫度影響較??; 多種加熱及運風方根據產品設定;節能省電、安全環保。 | 可充氮?dú)鈿夥毡Wo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例 客戶可以依照色卡指定色彩制作。 |
※根據烘烤產品搭配不同料盤/臺車,材質有烤漆、電鍍彩鋅、不銹鋼等,尺寸、規格可非標訂制,歡迎來電咨詢。 |
溫控選購配備
溫控器(單段/8段-256段可編程式) | |||
臺灣宇電溫控表 | 日本歐姆龍智能型溫控表 | ||
日本進口256段可編程式歐姆龍溫控儀 | 日本OMRON溫控器 | ||
溫度記錄儀 | |||
進口多通道彩屏無紙記錄儀 | 進口多通道有紙記錄儀 | ||
進口PARTLOW圓圖溫度記錄儀 | 進口YOKOGAWA 48通道溫度記錄儀 | ||
記錄組 | |||
手提式溫度記錄器組 6點 | IR 電腦溫度記錄器組6點~12點 | ||
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。 | |||
電力輸出,可按照SSR、SCR、SSPR等電力自動調整器。 | |||
觸摸屏+PLC | |||
威倫7寸 | Proface | ||
三菱 | 西門子 | ||
工控機以太網遠程監控 | |||
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。 | |||
電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 |
風路循環圖例
單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
料盤形式 | |||
沖孔盤 | 篩網盤 | 柵格盤 | |
活動推車 | |||
烤架 | 烤箱推車+托盤 | 子母推車 |
