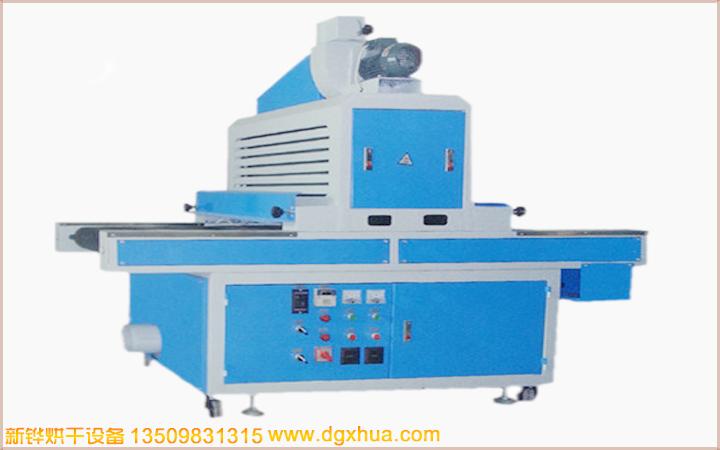

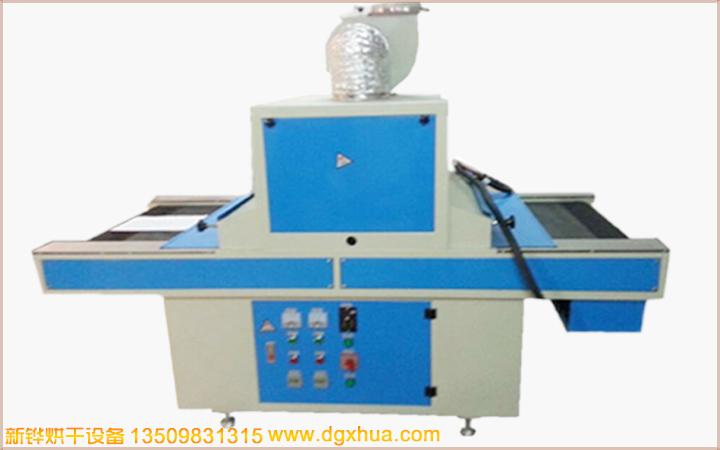

小型桌面式紫外線固化隧道式UV爐, 油墨紫外線UV固化機、工業紫外線UV設備機

主要參數：

型號：XH-UV-X001

1、外形尺寸：1020×660×955mm（L×W×H）；

2、進料長：2 5 0 mm；

3、 出料長：270 mm；

4、 進料：540±100mm；

5、 進料口：10-120mm；

6、 網帶寬度：400mm；

7、 網帶材質：特氟龍；

8、 燈管功率：3KW/1支，燈管照射可手動調節；

9、 波峰：365nm；

10、燈管照射寬度：400mm；

11、傳送電機：25W  1 ： 15；

12、排風機：150W，1臺；

13、傳送速度：0-12m/min，電子調速；

14、傳動形式：鏈條；

15、裝飾形式：噴塑；

16、電源：單相220V；

17.溫控系統：

溫度範圍：室溫~230℃，常用200℃，常溫升至200℃大約25~30分鐘；

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度;

溫度均勻度：空爐200℃恒溫30min后溫差±3%℃（進料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染;

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養;

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡。

箱體設計設計

廣泛應用于電子、五金、塑膠、紡織、涂裝、電鍍、薄膜、化工、皮革、木工、烘干、紙品、制鞋、藥品、印刷、手機組裝、半導體等行業的生產
