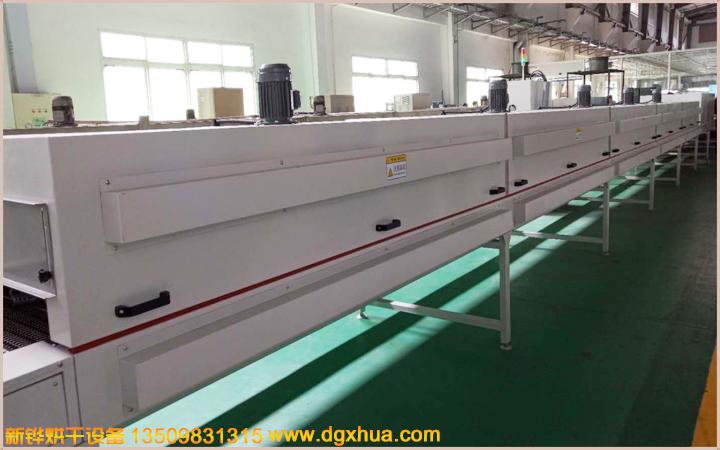

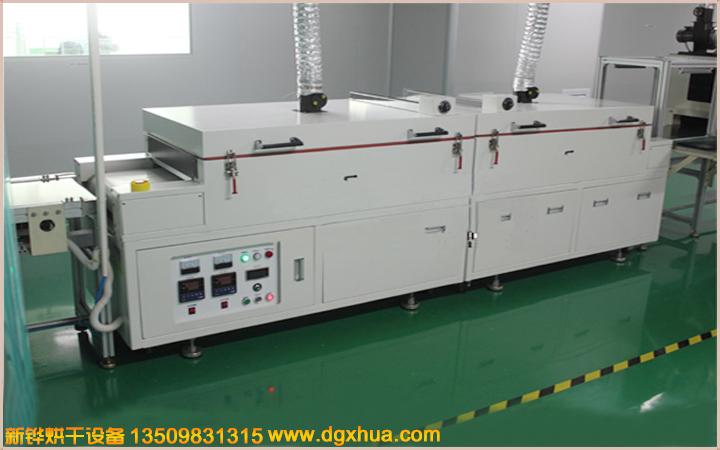

隔熱式離心風機紅外線隧道爐、工業加熱烘干機0~200度可調式隧道爐、紅外線隧道爐

型號：XHSOQ-50-3R

內箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

進料口高：0-250mm

進料段長：0-270mm

加熱段長：650mm

冷卻段長：200.mm

出料段長：270mm

輸送寬度：500.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

☆制作材質

①熱紅外線隧道爐：

紅外線隧道爐：80mm保溫板（保溫棉，內板為不銹鋼板，外板為1.4mm冷軋板）

② 軸臂及底座：1.4mm冷軋板

③內膽：1.2mm不銹鋼板

☆加熱光源：220V   1000W  18盞   紅外加熱管

  單根發熱長度：900mm

  加熱總功率：18KW

  加熱系統分為1組控制、控溫及顯示溫度。

  加熱溫度要求：室溫-180度（可調）

  相對溫差：正負2度  （保證加熱溫度均勻）

  控溫精準度：正負1度

熱風循環：380V   370W  隔熱式離心風機       1臺

☆傳動系統：380V  400W   變頻調速馬達-特氟龍網傳送（臺灣/成邦）

380V  400W   變頻器      （臺灣/海利普）調速范圍：1-5m/min。

 ☆IR加熱系統：

①2組控制單元控制開/關。

③2組溫控器控制并顯示溫度。

☆傳動系統：單獨控制開關，變頻器速度調節。

☆熱風循環：單獨控制開關

☆表面處理：用環氧樹脂含鋅做底漆，表面噴面漆鐵灰或需方指定。

☆溫控系統：

☆溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘

☆溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫☆度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

☆溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。

☆結構設計

☆內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

☆加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。

☆外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求。

☆保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

☆機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。
