紅外線充氮隧道烘干機、玻璃蓋板烘干隧道爐、玻璃油墨烘干隧道爐、工業隧道爐烘干爐

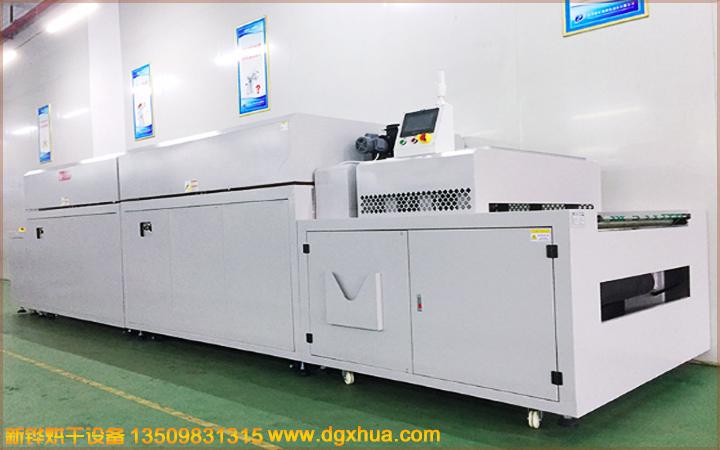

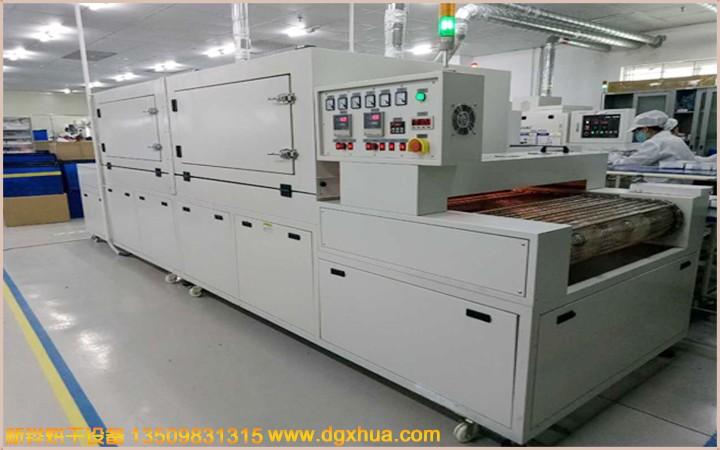

型號：充氮烘干隧道爐
外形尺寸：2000*630*1550（*長*寬*高*）
紅外線烘道用于玻璃蓋板油墨印刷后烘烤，玻璃由印刷機自動裝盤后經由傳送帶經由紅外線干燥加熱并冷卻后,收料機自動收料?？梢杂行Ч?jié)省人力，同時減少了人員接觸產品的機會，提高產品良率。
設備概述
玻璃蓋板油墨印刷后烘烤用：
玻璃由印刷機自動裝盤后經由傳送帶經由紅外線干燥爐加熱并冷卻后,人工收料。
紅外線干燥爐是以紅外線及熱風加熱方式加熱,常用材質表面溫度150℃,爐內
溫度均勻3+/-3%以內。
適用工作物
1)托盤:500mm*400mm 470mm*320mm
2)托盤通過高度: 50mm
設備尺寸
機型 | XHSOQ-40-3R | |
外型尺寸 | 總長 | 2000*630*1550mm |
輸送寬 | 550mm雙網帶 | |
外寬 | 1550mm | |
加熱段長 | 3*500mm | |
冷卻段 | 450mm | |
設備結構
輸送方式 | 1.采用鐵氟龍輸送網輸,鐵氟龍網格4*4米黃色. 2.網帶底部兩側帶有防偏導條,防止運轉時網帶跑偏. 3.采用變頻器無段速自由調整, 速度范圍 0.5~3 m/min。 4.高級全密式齒輪減速機馬達驅動。 |
加熱方式 | 1.加熱段共計3.5米均分兩段，紅外線照射電熱及鰭狀熱風電熱器熱風加熱,可單獨控制紅外線及熱風系統之輸出。 2.采用 PID 溫度控制器,紅外線燈管配合SCR 組件相位輸出控制,控溫速度快且穩定性高。 3.常用產品表面溫度150℃,溫度均勻±3%以內。 4.爐內設定溫度max 250℃。常用溫度150℃。 5.150mm厚高密度巖棉加鋁鉑隔熱。 6.排氣風門可調整,有效控制度內微壓。 7.加熱區之爐蓋電動缸自動開啟。 8.爐內采鼓風循環回風方式,減少熱損失節約能源。 9.爐內風道設有高效過濾器過濾效率99.97%,Class1000,耐溫280度過濾網，確保爐內潔凈。 |
送風方式 | 1.采用2HP高溫長軸馬達配合風輪，由上向下經高效過濾后吹向產品表面。從兩端頂部回收。 |
冷卻方式 | 1.表面采用強力風扇經高效過濾后吹向產品表面冷卻。 |
電熱分配 | 1.近紅外線發熱管1000W*3支/組，共1組。 2.不銹風加熱器1000W*12支/組，共2組。 |
爐體材質 | 1.外部采用鋼板經防銹處理后高溫烤漆，底座四周鈑金封板 2.內部采用SUS304#1.5t鏡面不銹鋼板。 |
保護裝置 | 1.機械式超溫防止器安全溫度防護器,超溫溫度異常時，響警報通知外,自動斷電源系統，防止意外發生。 2.傳動馬達加裝反相保護，防止馬達反相后溫度過高，造成產品及設備損壞。 3.設有緊急停止開關 各加熱段熔絲開關及各項電流過電路 .過載保護。 4.異常發生時，配合異常指示燈及蜂鳴器警報，方便操作人員排除異常。 |
系統控制 | 1.可程式控制器。 2.人機操作介面。 3.三色指示燈: 紅黃綠橙顯示機臺即時狀態。 |
其它配備 | 1.進出料口配有強排風機 2.網帶中間配有間隔擋板 3.人機介面統一設定各溫區溫度 4.網帶下方配有網帶正面除塵滾輪一組。 5.入料段400㎜安裝可移動防塵罩。 |
公用配備
電力 | AC380V 50HZ 3PHASE升溫時總電力33KVA（客戶提供） |
排氣 | 排氣Max:20CMM 排氣溫度0℃以下(客戶提供爐外接管) |
廣泛用于：網版印刷、平板印刷、凸版印刷、自粘商標、金屬銘牌、KT板、玻璃陶瓷、電子零件、單面電路板等基材上負責制晶體冰花、磨砂、水晶寶石、七彩凸油等特殊效果。手機外殼、光盤、薄膜開關、電子塑膠外殼表面烘干等。
