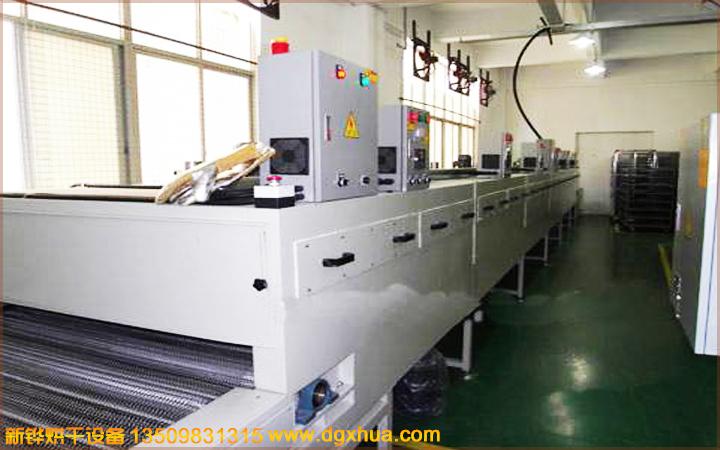

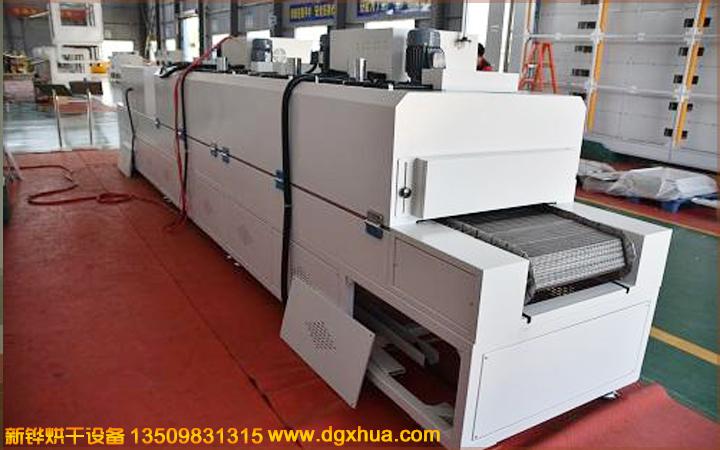

紅外線隧道爐、絲印紅外線隧道爐、熱風絲印紅外線隧道爐、熱風絲印遠紅外線隧道爐
型號:XHSOL-B-520
內箱尺寸L*W*H:1500*430*100
外箱尺寸L*W*H:2000*630*1550
進料口高:0-100mm
進料段長:3*500.mm
加熱段長:2*1200.mm
冷卻段長:200.mm
出料段長:260mm
輸送寬度:400.mm
輸送方法:鐵弗龍網帶或鐵弗龍布帶
溫度范圍:RT-200℃(400℃)
升溫時間:30min
送風方式:單面水平送風/垂直送風
加熱方式:SUS#304電熱器+熱風循環.IR+熱風循環
電力:AC380V/18KVA AC380V/48KVA AC380V/63KVA
溫控系統:
溫度範圍:室溫~230℃,常用200℃,常溫升至200℃大約25~30分鐘;
溫度控制器:.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID 自動演算,數字設定,配合臺灣SSR控制,K型熱電偶檢測溫度;
溫度均勻度:空爐200℃恒溫30min后溫差±3%℃(進料段除外);
結構設計
內外材質:內箱採用SUS430#不鏽鋼板,四周氬焊密封加工(防污染),;外箱採用:SS41#鋼板經防鏽後靜電高溫粉體塗裝,皺紋白;
保溫材質:採用高級保溫棉,保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊,美觀無污染;
機臺結構:加熱段用手動撐桿掀開式設計,方便檢修及清潔保養;
東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業
紅外線隧道爐:廣泛應用于燥行業,如變壓器,電感的烘烤,PCB、五金件塑料件、絲印的烘烤,以及制鞋等諸多行業的烘烤干燥活化。節能50%、節時50%是傳統烤箱,隧道爐,遠紅外隧道爐的替代首選設備。
非標規格,特殊要求歡迎定制、定款設計。
紅外線隧道爐的特點
1)近紅外線直接光照加熱方式較電熱管及石英管長波紅外這個加熱空氣再由熱空氣加被烤物品的方式使得設備的耗電量減少30%~80%左右,將大大降低工廠的生產成本。
2)均勻平穩的風循環設計使干燥時間30~50%大大提高生產效率。
3)烤箱長度是傳統長度的1/3減少不必要的空間場地的浪費。
4)符合人體工程學的設計更多考慮到降低操作員的工作強度,機器外殼相對于環境溫度不大于7度;
5)帶腳輪及開蓋式設計讓搬運維修操作更方便簡單。
6)無爆柜式烤箱的炸危險,多重安全保護設計,人員設備更安全。
7)帶自動抽異味風管讓工作環境更舒適。
8)多元組合線體可加長與縮短輕松解決訂單變化。
9)溫度精準產品溫度±3度,質量有保障。
10)所有配件均選用正品,燈管保用5000小時。
11)可選配電腦式與PLC觸摸屏式,方便隨時查看溫度狀況
