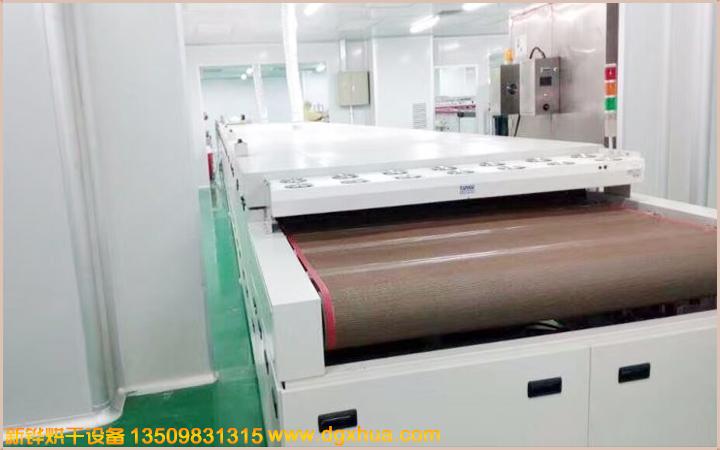

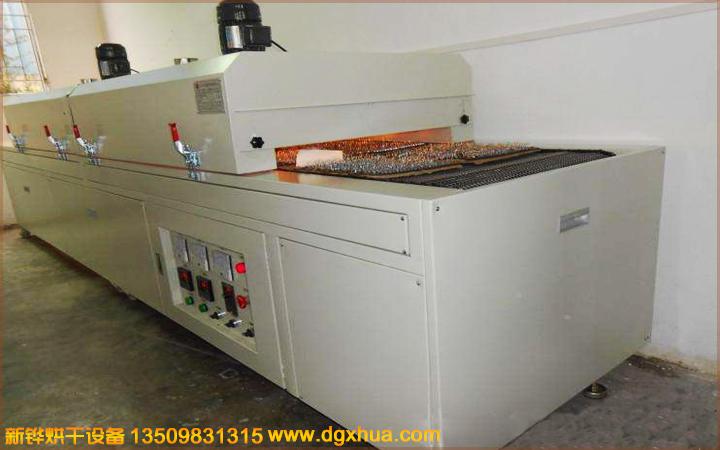

紅外線隧道爐性能特點、轉子遠紅外線隧道爐、轉子焗膠遠紅外線隧道爐、熱風轉子焗膠紅外線隧道爐

型號：XHSOL-QW-002

內箱尺寸L*W*H:1500*430*100

外箱尺寸L*W*H：2000*630*1550

進料口高：0-100mm

進料段長：3*500.mm

加熱段長：2*1200.mm

冷卻段長：200.mm

出料段長：260mm

輸送寬度：400.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（400℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃，常用200℃，常溫升至200℃大約25~30分鐘；

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度;

溫度均勻度：空爐200℃恒溫30min后溫差±3%℃（進料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污。

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。

1．爐部分外形尺寸:線體總長可訂做，網帶寬可訂做，出料部分長1米，烘干部分長可訂做,，進料部分長1米,冷卻區為0.4米,線體大梁支架和箱體外殼采用2.0㎜厚冷板折彎而成，整機外殼高溫靜電噴塑(非普通油漆)耐腐蝕易清洗，機架用50×50㎜方通焊接而成，配16㎜調節腳杯.

2．每段2米,爐腔總長10米.內膽材質采用1.2㎜厚SUS#304鏡面不銹鋼板或鍍鋅板可選,爐腔總高0.4米,進料口凈高度0.2米,設可調節檔板,中間100㎜厚高溫硅酸隔熱巖棉,網帶底部配有高溫隔熱層。使?fàn)t體外部不燙手.頂部配有進氣口和排氣口閥門,可調節室內空氣流量,便溫度更加均勻.每段爐蓋均可獨立翻起打開.便于爐內的清潔
3． 電器部分:電源三相AC380V，三相五線制,功率根據烘干部分來計算，采用臺灣愛德利變頻器變頻調速,配調速電機一臺, 80型減速牙箱，速比為1:60,配傳動齒輪和傳動鏈條,傳動速度0.5至6米/分鐘任意可調,配獨立的控制系統，每段爐腔配臺灣愛德力牌運風馬達二臺，配八寸半運風風輪，爐蓋雙內層配有運風風槽,發熱管內置風槽內,三面循環運風運風馬達，每臺0.75KW.使?fàn)t內溫度更加均勻；每段爐腔內裝有不銹鋼散熱片式發熱管要據烘干長度來布置，每條600W均勻分布在配在爐腔內部,傳輸帶底部配有隔熱層，厚度為80mm,使?fàn)t外溫度不燙手(溫度在50度以下)，每段爐腔配獨立的控制電箱和溫控系統.方便設置不同的溫度。
4． 控制部分:每段爐蓋配單獨的小控置電箱,每段的溫度可獨立控制和顯示,溫控系統宣榮牌H721型微電腦智能型數顯溫控器，配有PV和SV數字顯示窗口，采用模塊連續緩沖式輸出控制加熱器,采用SSR固態繼電器輸出。顛覆傳統過零觸發時帶來的電流瞬間沖擊大、控溫波動大等影響，配合性價比極高的E系列4-20MA輸出型溫控器，可使輸出電壓平穩線性變化，控溫效果更穩定，性能更卓越，(可根據溫度的誤差大小自動調整輸出功率的大小)使溫度更加精準,溫度室溫至200℃任意可調,雙溫控器控制(設有超溫上限溫控器,防止因主溫控器失控而損壞其產品,功能有PID自整定微積分控制、自動恒溫、超溫斷電報警、漏電保護、電機過載保護等功能,內部溫差±3度；分四段八路控制（當?shù)竭_(dá)設定溫度時可任意關掉其中幾段發熱管，降低加熱功率，其達到省電效果）。其它控制電路電器均采用進口三菱和日本富士電器控制；前后設有緊急停機按鈕.確保安全.箱體前后兩段裝有多色指示燈,可隨時監控爐內的工作情況和故障.鏈條設有防卡死和報警裝置。
主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡。

廣泛應用于電子、五金、塑膠、地板、紡織、食品、涂裝、電鍍、薄膜、化工、皮革、木工、烘干、紙品、制鞋、藥品、印刷、手機組裝、半導體等行業的生產，取代傳統熱風循環式烤箱。
